VANGUARD HOW TO : BALL HEAD with NEW PLATE หัวบอลกับเพลทระบบใหม่
VANGUARD มีหัวบอลอยู่หลายรุ่น หลายขนาดให้เลือกใช้ โดยมีเพลทเฉพาะของแต่ละรุ่น แต่ในซีรีย์ใหม่ การออกแบบเลือกที่จะใช้รูปแบบเดียวกับของ Arca-swiss เนื่องจากมีความแพร่หลายในอุปกรณ์หลายๆอย่าง เช่น L-Plate, Grip ที่ใช้งานร่วมกับกล้องถ่ายภาพนิ่ง และกล้องถ่ายวิดีโอ
ฟังก์ชั่นการใช้งานของหัวบอล :

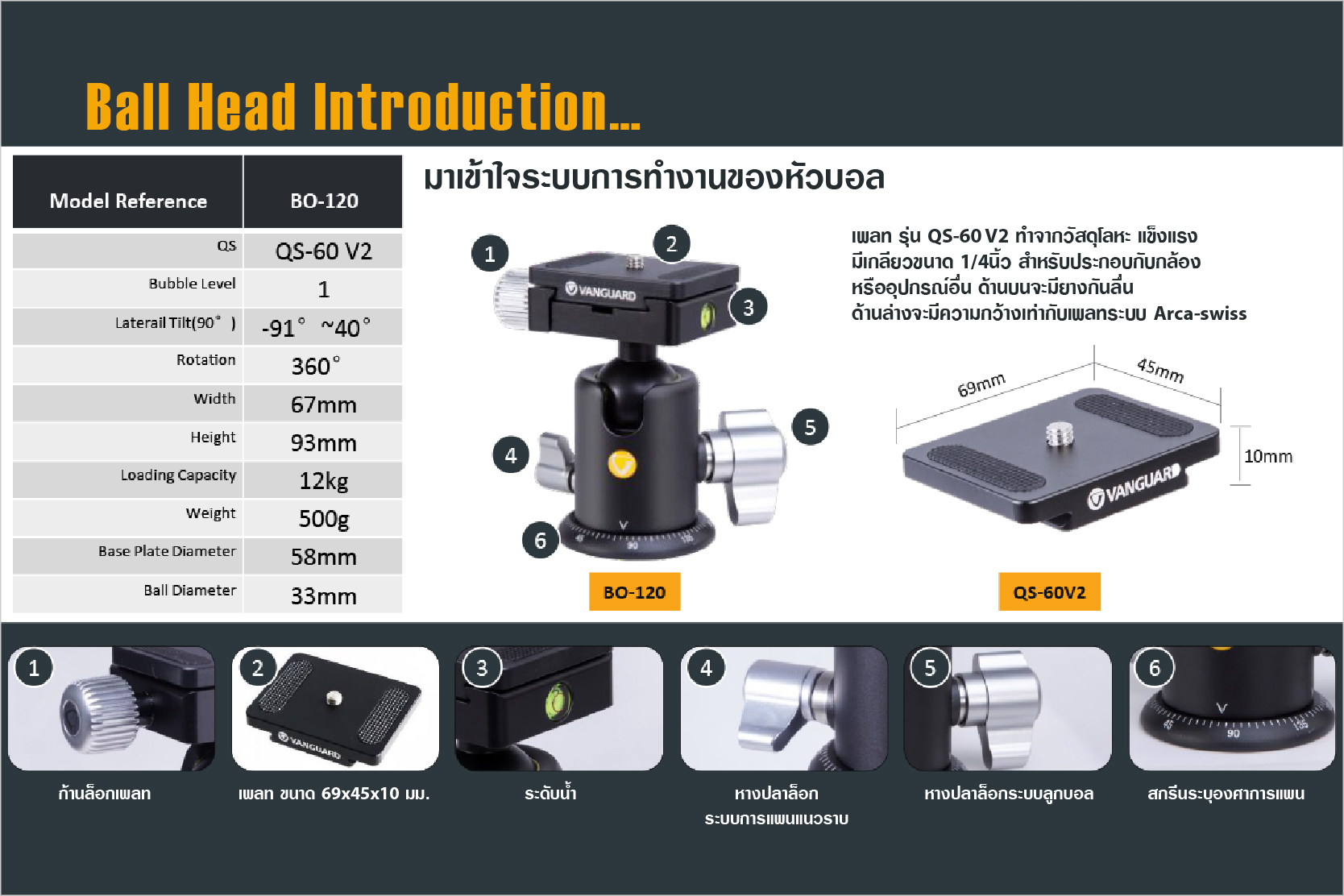

หัวบอลรุ่น BO-120 จะแบ่งเป็น 2 ส่วน ได้แก่ ส่วนของฐานลูกบอล และส่วนฐานเพลท บริเวณส่วนฐานที่ล็อกบอลจะมีก้านล็อก 2 ตำแหน่ง ก้านล็อกใหญ่ทำหน้าที่ปรับคลายล็อกตัวหัวบอล ส่วนก้านล็อกเล็กทำหน้าที่ล็อกการแพน หรือหมุนแบบพาโนรามา 360 องศา ซึ่งรอบฐานก็จะมีสกรีนองศาระบุไว้ ส่วนฐานเพลทจะมีก้านล็อกเพลท และตัววัดระดับน้ำแนวตั้งมาให้ ตัวเพลทใช้รหัส QS-60 V2 มีขนาด 69x45x10 มม. ตรงกลางจะเป็นเกลียวขนาด 1/4นิ้ว ส่วนบนสองฝั่งจะเป็นยางกันลื่นมาให้ด้วย
คุณสมบัติของ QS-60 V2 :
ความสูง : 93 มม.
กว้าง : 67 มม.
เส้นผ่าศูนย์กลางลูกบอล : 33 มม.
รับน้ำหนักสูงสุด : 12 กก.
น้ำหนัก : 500 กรัม
